Комплектная трансформаторная подстанция столбовая КТПс 25 — 250 кВА.
Комплектная трансформаторная подстанция столбовая КТПс 25 — 250 кВА

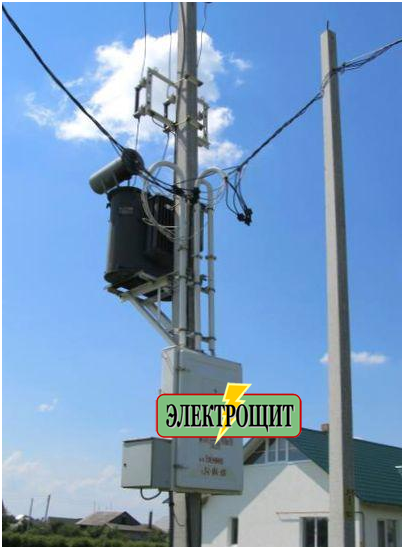

Современная столбовая подстанция — это специальная установка для преобразования трехфазного переменного электрического тока и распределения электроэнергии по объектам. Часто применяется в сельской местности и в садовых товариществах.
Рассматриваемые подстанции являются электроустановками «тупикового» типа. Они предназначены для понижения напряжения электротока с 6–10 кВ до 230 вольт и распределения электроэнергии по нескольким точкам. Как правило, они рассчитаны на подключение потребителя мощностью 1,25–10 кВА и применяются для электроснабжения сельскохозяйственных объектов, дачных поселков, сел.
Основу конструкции столбовой подстанции составляет стальная рама, на которой крепятся:
- трансформатор;
- специальные кронштейны с изоляторами;
- соединительный комплект с ручным приводом для включения электроустановки;
- предохранители и ограничители напряжения (разрядники);
- электрический шкаф (ящик).
Подстанции данного типа комплектуются специальными креплениями, предназначенными для монтажа оборудования на бетонных столбах.
Каждая такая электроустановка — это конструкция сборного типа. На место монтажа она перевозится в разобранном виде, что облегчает доставку и существенно снижает транспортные расходы. Каждый элемент конструкции снабжается специальным креплением, обеспечивающим быструю сборку оборудования в единую систему.
Одним из преимуществ такой подстанции является отсутствие необходимости в специальном здании для ее размещения. Она устанавливается под открытым небом и крепится к обычному железобетонному столбу. К достоинствам данной подстанции также следует добавить:
- экономию времени при сборке, монтаже и подключении к высоковольтной ЛЭП;
- доступность всех узлов для обслуживания;
- возможность быстрой замены отдельных элементов при поломке (ремонтопригодность);
- экономию места.
Именно столбовая подстанция идеально подходит для тех промышленных объектов с плотной застройкой, где наблюдается дефицит свободных площадей. Кроме этого, такую электроустановку допускается монтировать за территорией предприятия. Столбовую подстанцию также можно устанавливать вблизи высоковольтных опор, что обеспечит минимальные потери электроэнергии при передаче.
КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ СТОЛБОВАЯ НАПРЯЖЕНИЕМ 10(6)/0,4 КВ МОЩНОСТЬЮ ДО 250 кВА
Комплектная трансформаторная подстанция столбовая напряжением 10(6)/0,4 кВ мощностью до 250 кВА (далее по тексту КТПс) предназначена для приема электрической энергии трехфазного переменного тока напряжением 10 (6) кВ промышленной частоты, преобразование её в напряжение 380/220 В и питания электроэнергией потребителей в сельской местности в условиях, которые соответствуют исполнению «У» категории размещения «1» согласно ГОСТ 15150-69.
Конструктивно КТПс установлена на железобетонной стойке ПЛ 10 кВ типа СВ 105, СВ 105-3.5.

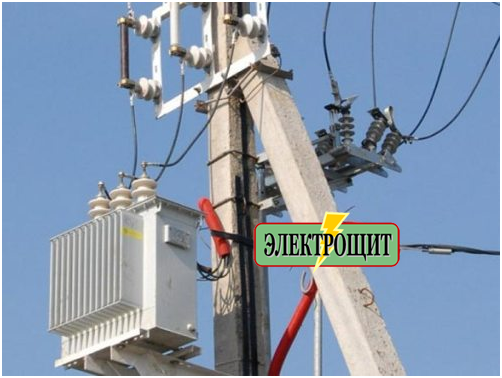

На металлоконструкциях, укрепленных на стойке, монтируется оборудование КТПс:
- устройство со стороны высшего напряжения (УВН);
- трансформатор силовой;
- распределительное устройство со стороны низшего напряжения (РУНН)
УВН состоит из двух рам, на которых размещено высоковольтное оборудование.
На верхней раме установлены высоковольтные опорно-стержневые полимерные изоляторы типа ОСК 2-10-А-4 УХЛ1 (3 шт.).
Применение изоляторов данного типа позволяет исключить из конструкции КТПс штыревые изоляторы типа ШС-10;
- ограничители перенапряжения ОПН-10 УХЛ1.
Столбовые трансформаторные подстанции: особенности устройства и монтажа

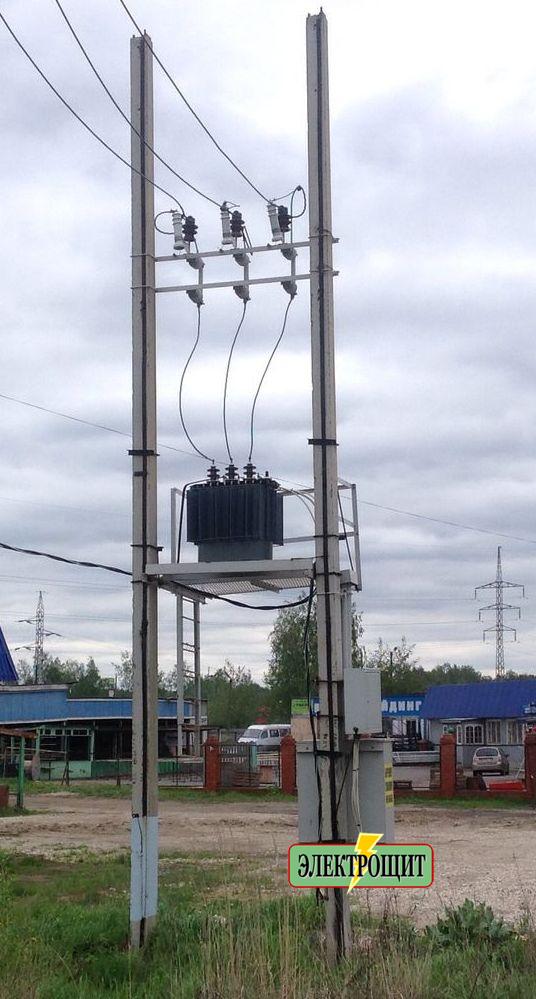

В электроснабжении частных домов, небольших коттеджных поселков и сельских районов широкое распространение получили столбовые трансформаторные подстанции (КТПс). Спецификой таких подстанций является размещение оборудования на А- и П-образных конструкциях, представляющих собой железобетонные или деревянные опоры с площадкой для обслуживания.
Популярности мачтовых трансформаторных подстанций способствует не только специфика электроснабжения, но и достаточная компактность, безопасность и более низкая вероятность доступа посторонних к токопроводящим элементам.
Одно из преимуществ столбовой трансформаторной подстанции по сравнению с обычной КТП – отсутствие необходимости установки дополнительного ограждения. Исключение – отбойные тумбы, которые обязательны при расположении мачтовой подстанции около проезжей части.
В теории защиту подстанции от дураков, лихачей и нерадивых жителей обеспечивает ПУЭ (п.4.2.125), согласно которого расстояние по вертикали от земли (грубо говоря, от основания опоры) до неизолированных токопроводящих частей должно быть не менее 3,5 м.
Что собой представляют столбовые трансформаторные подстанции

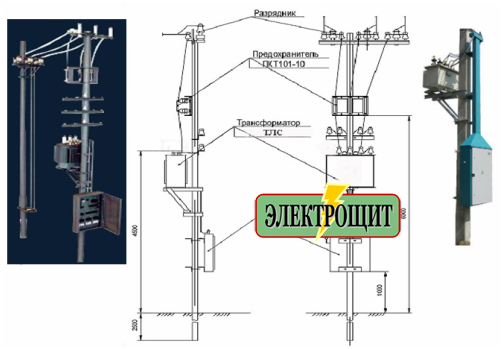

В комплект столбовой трансформаторной подстанции входят устройства высокого и низкого напряжения (РУ), силовой трансформатор заданной мощности, разрядники и штыревые изоляторы на два уровня напряжения, комплект монтажных частей (в том числе, площадка для обслуживания и рама КТПМ) и пакет документации.
Доукомплектование КТПс (к примеру, оговоренными моделями счетчиков), изменение количества присоединений на низкой стороне подстанции возможно по согласованию с заводом-изготовителем.
Столбовые подстанции, встраиваемые в линии электропередачи, должны сооружаться на анкерных или концевых опорах (это требование не распространяется на одностоечные подстанции.
При установке столбовой подстанции должны соблюдаться следующие условия:
- количество устанавливаемых трансформаторов — 1;
- наибольшее допустимое напряжение — 35 кВ;
- наибольшая мощность трансформатора — 250 кВА;
- конструкция лестницы для подъема на площадку — складная, в сложенном положении примыкающая к столбу, запирающаяся;
- присоединение трансформатора к высоковольтной сети — посредством предохранителей и трехполюсного разъединителя, управляемого с земли;
- щиток низкого напряжения должен быть заключен в шкаф;
- для отключения трансформатора со стороны низкого напряжения должен быть установлен рубильник или автомат.
- соединения между трансформатором и щитком, а также между щитком и воздушными линиями должны выполняться проводами с изоляцией на рабочее напряжение не ниже 1000 В и должны быть защищены от механических повреждений (трубой, швеллером).
Особенности монтажа столбовых трансформаторных подстанций
Перед началом монтажных работ необходимо удостовериться в отсутствии повреждений на аппаратуре и комплектующих элементах. Любое несоответствие элементов КТПс заявленным характеристикам должно быть задокументировано (с последующим уведомлением поставщика).
На первом этапе монтажных работ шкаф РУНН устанавливается на раму, которая, в свою очередь, крепится к опорам и держит всю конструкцию КТПс.
Соединение между рамой и распредустройством – болтовое. Отверстия на задней стенке шкафа и ответные на раме должны быть предусмотрены заводом-изготовителем.
После того как РУНН зафиксирована на раме, конструкция крепится с помощью сварки, болтового соединения, хомутов (в зависимости от конструкции КТПс и инструкции завода-изготовителя) к опорным стойкам.
Аналогично РУНН с помощью болтового соединения к раме присоединяется УВН (устройство стороны высокого напряжения) с той разницей, что отверстия для крепежа находятся на нижней стенке шкафа.
В последнюю очередь к раме крепится силовой трансформатор (соединение — болтовое) и кожух трансформатора (в случае, если он предусмотрен заводом-изготовителем).
Подключение трансформатора к выводам стандартное: на высокой стороне – через шины, на низкой стороне – через кабельную перемычку.
Кожух трансформатора и оборудование КТПс в обязательном порядке должны быть заземлены. Заземление выполняется согласно требованиям ПУЭ.
Акцентируем ваше внимание на то, что категорически запрещено поднимать и крепить к стойкам конструкцию с заранее зафиксированными на ней УВН и масляным трансформатором. Такими действиями можно запросто повредить оборудование или ослабить болтовое крепление. Кроме того, ушки, предназначенные для подъема каждой части КТПс, не рассчитаны на общий вес подстанции. Зачем лишний раз рисковать дорогой техникой и здоровьем рабочих?
Конечно, есть любители отходить от стандартов и размещать КТПс без соблюдения требований ПУЭ. Есть экстремалы, которым обязательно нужно залезть на опоры. Энергоснабжающие организации настоятельно рекомендуют соблюдать правила техники электробезопасности и при необходимости выполнения работ по монтажу электрооборудования обращаться исключительно к профильным специалистам.
