Ящики управления асинхронными электродвигателями серии ЯУ5000

Назначение и область применения

Ящики управления асинхронными электродвигателями серии ЯУ5000 (ящики) предназначены для управления электроприводами переменного тока с асинхронными электродвигателями с короткозамкнутым ротором, категории применения АС3.

Степень защиты от воздействия окружающей среды IP42 и IP54.

Структура условного обозначения:

ЯУ Х
1 		Х
2 		ХХ
3 		— ХХ
4 		Х
5 		Х
6 		— ХХХХ
7
  1. класс по назначению:
    1. 5 — управление асинхронным электродвигателем с короткозамкнутым ротором;
  2. группа в классе:
    1. 0 — ящик с блоками зажимов;
    1. 1 — управление нереверсивным электродвигателем;
    1. 4 — управление реверсивным электродвигателем;
  3. порядковый номер схемы;
  4. исполнение по току;
  5. исполнение по напряжению главной цепи:
    1. 4 — ~220 В, 50 Гц;
    1. 7 — ~380 В, 50 Гц;
  6. исполнение по напряжению вспомогательной цепи:
    1. 4 — ~220 В, 50 Гц;
    1. 7 — ~380 В, 50 Гц;
  7. степень защиты, климатическое исполнение и категория размещения:
    1. 42 — IP42 УХЛ4;
    1. 54 — IP54 У1.

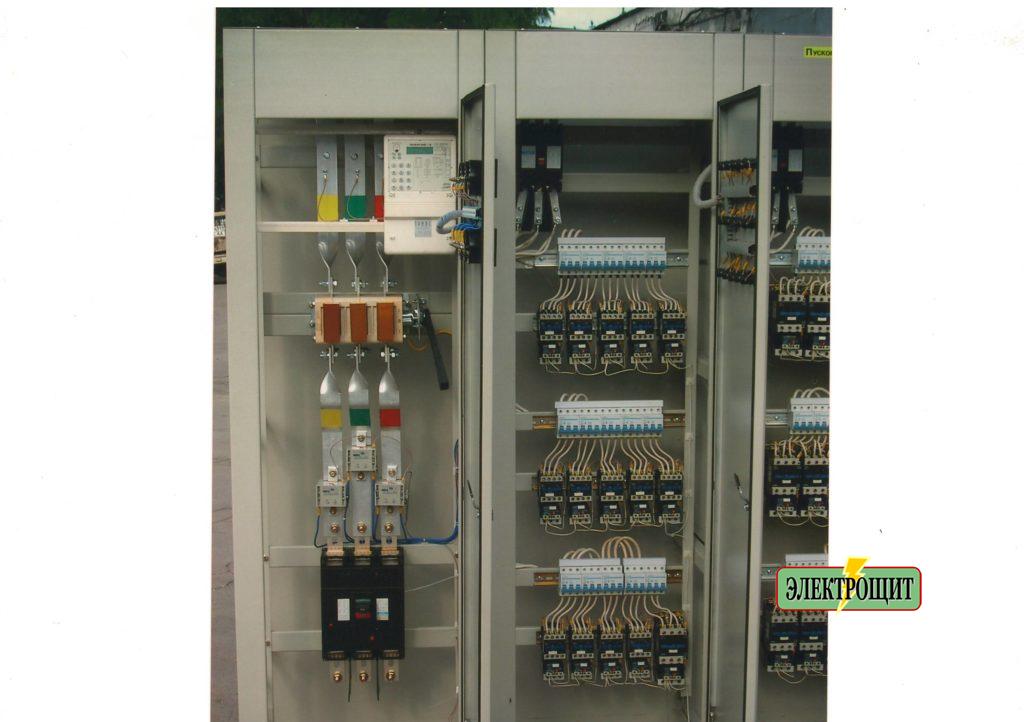

Конструкция

Шкаф состоит из бескаркасной конструкции, закрывается дверью, навешенной на петли. Дверь запирается замком. В оболочку шкафа устанавливается панель с оборудованием. В шкафах со степенью защиты IP 54 дверь уплотнена резиновым шнуром; ввод и вывод кабелей производится через уплотнительные сальники.

На монтажной панели предусматривается шина заземления.

Монтаж шкафов выполняется с помощью крепежных анкеров, устанавливаемых через отверстия в задней стене.

Кнопки управления и сигнальная арматура крепятся на двери шкафа.

Комплект поставки:

  1. шкаф ЯУ5000 — 1 шт;
  2. ключ для замка двери — 1 шт;
  3. эксплуатационные документы: паспорт с техническим описанием и инструкцией по эксплуатации — 1 экз.;
  4. сальники для шкафа (при наличии в заказе) — количество по заказу.

Оформление заказа

Обозначение ящиков при их заказе должно соответствовать структуре условного обозначения. Должно быть оговорено:

  1. напряжение основной цепи;
  2. напряжение цепи управления;
  3. количество фидеров;
  4. ток теплового расцепителя;
  5. ток расцепителя для автоматического выключателя;
  6. исполнение с прямым пуском с реверсированием и без реверсирования;
  7. количество и место установки сальниковых вводов (если в заказе не оговорено — то шкаф поставляется без них);
  8. дополнительные (индивидуальные) требования.
Ящики управления асинхронными двигателями нереверсивные одно фидерные
Тип ящика Тип исполнения Напряжение, цепи управления Ток расцепителя Диапазон тока тепловых уставок, Мощность двигателя
управление фазным напряжением
ЯУ5110, ЯУ5111* 1874 220В, 50Гц 1,6 0,38–0,65 0,18
2074 220В, 50Гц 1,6 0,61–1 0,37
2274 220В, 50Гц 1,6 0,95–1,6 0,55
2474 220В, 50Гц 4 1,5–2,6 1,1
2674 220В, 50Гц 4 2,4–4 1,5
2874 220В, 50Гц 6,3 3,8–6 2,2
2974 220В, 50Гц 10 5,5–8 3,0
3074 220В, 50Гц 10 7–10 4,0
3174 220В, 50Гц 16 9–14 5,5
3274 220В, 50Гц 25 13–19 7,5
3474 220В, 50Гц 25 18–25 11,0
3574 220В, 50Гц 40 25–32 15,0
3674 220В, 50Гц 50 30–41 18,5
3774 220В, 50Гц 63 47–64 22,0
3874 220В, 50Гц 80 54–66 30,0
3974 220В, 50Гц 100 68–92 37,0
4074 220В, 50Гц 125 85–115 45,0
4174 220В, 50Гц 160 106–143 55,0
4274 220В, 50Гц 160 136–160 75,0
управление линейным напряжением
ЯУ5112, ЯУ5113* 1877 380В, 50Гц 1,6 0,38–0,65 0,18
2077 380В, 50Гц 1,6 0,61–1 0,37
2277 380В, 50Гц 1,6 0,95–1,6 0,55
2477 380В, 50Гц 4 1,5–2,6 1,1
2677 380В, 50Гц 4 2,4–4 1,5
2877 380В, 50Гц 6,3 3,8–6 2,2
2977 380В, 50Гц 10 5,5–8 3,0
3077 380В, 50Гц 16 7–10 4,0
3177 380В, 50Гц 16 9–14 5,5
3277 380В, 50Гц 25 13–19 7,5
3477 380В, 50Гц 25 18–25 11,0
3577 380В, 50Гц 40 25–32 15,0
3677 380В, 50Гц 50 30–41 18,5
3777 380В, 50Гц 63 47–64 22,0
3877 380В, 50Гц 80 54–66 30,0
3977 380В, 50Гц 100 68–92 37,0
4077 380В, 50Гц 125 85–115 45,0
4177 380В, 50Гц 160 106–143 55,0
4277 380В, 50Гц 160 136–160 75
управление фазным напряжением без автомат, выключателя
ЯУ5130, ЯУ5131* 3174 220В, 50Гц — 9–14 5,5
3274 220В, 50Гц — 13–19 7,5
3474 220В, 50Гц — 18–25 11,0
3574 220В, 50Гц — 25–32 15,0
3674 220В, 50Гц — 30–41 18,0
3774 220В, 50Гц — 47–64 22,0
3874 220В, 50Гц — 54–66 30,0
3974 220В, 50Гц — 68–92 37,0
4074 220В, 50Гц — 85–115 45,0
4174 220В, 50Гц — 106–143 55,0
4274 220В, 50Гц — 136–160 75,0
управление линейным напряжением без автомат, выключателя
ЯУ5132, ЯУ5133* 3177 380В, 50Гц — 9–14 5,5
3277 380В, 50Гц — 13–19 7,5
3477 380В, 50Гц — 18–25 11,0
3577 380В, 50Гц — 25–32 15,0
3677 380В, 50Гц — 30–41 18,5
3777 380В, 50Гц — 47–64 22,0
3877 380В, 50Гц — 54–66 30,0
3977 380В, 50Гц — 68–92 37,0
4077 380В, 50Гц — 85–115 45,0
4177 380В, 50Гц — 106–143 55,0
4277 380В, 50Гц — 136–160 75,0
управление фазным (для Я5143-линейным) напряжением с промежуточным реле
ЯУ5141* ЯУ5143* 1874 220В (380В), 50Гц 1,6 0,38–0,65 0,18
2074 220В (380В), 50Гц 1,6 0,61–1 0,37
274 220В (380В), 50Гц 1,6 0,95–1,6 0,55
2474 220В (380В), 50Гц 4 1,5–2,6 1,1
2674 220В (380В), 50Гц 4 2,4–4 1,5
2874 220В (380В), 50Гц 6,3 3,8–6 2,2
2974 220В (380В), 50Гц 10 5,5–8 3,0
3074 220В (380В), 50Гц 16 7–10 4,0
3174 220В (380В), 50Гц 16 9–14 5,5
3274 220В (380В), 50Гц 25 13–19 7,5
3474 220В (380В), 50Гц 25 18–25 11
3574 220В (380В), 50Гц 40 25–32 15,0
3674 220В (380В), 50Гц 50 30–41 18,5
3774 220В (380В), 50Гц 63 47–64 22,0
3874 220В (380В), 50Гц 80 54–66 30,0
3974 220В (380В), 50Гц 100 68–92 37,0
4074 220В (380В), 50Гц 125 85–115 45,0
4174 220В (380В), 50Гц 160 106–143 55,0
4274 220В (380В), 50Гц 160 136–160 75,0
  •
Ящики управления асинхронными двигателями реверсивные одно фидерные
Тип ящика Тип исполнения Напряжение, цепи управления Ток расцепителя Диапазон тока тепловых уставок, Мощность двигателя
управление фазным напряжением
ЯУ5410, ЯУ5411* 1874 220В, 50Гц 1,6 0,38–0,65 0,18
2074 220В, 50Гц 1,6 0,61–1 0,37
2274 220В, 50Гц 1,6 0,95–1,6 0,55
2474 220В, 50Гц 4 1,5–2,6 1,1
2674 220В, 50Гц 4 2,4–4 1,5
2874 220В, 50Гц 6,3 3,8–6 2,2
2974 220В, 50Гц 10 5,5–8 3,0
3074 220В, 50Гц 10 7–10 4,0
3174 220В, 50Гц 16 9–14 5,5
3274 220В, 50Гц 25 13–19 7,5
3474 220В, 50Гц 25 18–25 11,0
3574 220В, 50Гц 40 25–32 15,0
3674 220В, 50Гц 50 30–41 18,5
3774 220В, 50Гц 63 47–64 22,0
3874 220В, 50Гц 80 54–66 30,0
3974 220В, 50Гц 100 68–92 37,0
4074 220В, 50Гц 125 85–115 45,0
4174 220В, 50Гц 160 106–143 55,0
4274 220В, 50Гц 160 136–160 75,0
управление линейным напряжением
ЯУ5412, ЯУ5413* 1877 380В, 50Гц 1,6 0,38–0,65 0,18
2077 380В, 50Гц 1,6 0,61–1 0,37
2277 380В, 50Гц 1,6 0,95–1,6 0,55
2477 380В, 50Гц 4 1,5–2,6 1,1
2677 380В, 50Гц 4 2,4–4 1,5
2877 380В, 50Гц 6,3 3,8–6 2,2
2977 380В, 50Гц 10 5,5–8 3,0
3077 380В, 50Гц 10 7–10 4,0
3177 380В, 50Гц 16 9–14 5,5
3277 380В, 50Гц 25 13–19 7,5
3477 380В, 50Гц 25 18–25 11,0
3577 380В, 50Гц 40 25–32 15,0
3677 380В, 50Гц 50 30–41 18,5
3777 380В, 50Гц 63 47–64 22,0
3877 380В, 50Гц 80 54–66 30,0
3977 380В, 50Гц 100 68–92 37,0
4077 380В, 50Гц 125 85–115 45,0
4177 380В, 50Гц 160 106–143 55,0
4277 380В, 50Гц 160 136–160 75
управление фазным напряжением без автомат, выключателя
ЯУ5430, ЯУ5431* 3174 220В, 50Гц — 9–14 5,5
3274 220В, 50Гц — 13–19 7,5
3474 220В, 50Гц — 18–29,6 11,0
3574 220В, 50Гц — 25–32 15,0
3674 220В, 50Гц — 30–41 18,0
3774 220В, 50Гц — 47–64 22,0
3874 220В, 50Гц — 54–66 30,0
3974 220В, 50Гц — 68–92 37,0
4074 220В, 50Гц — 85–115 45,0
4174 220В, 50Гц — 106–143 55,0
4274 220В, 50Гц — 136–160 75,0
управление линейным напряжением без автомат, выключателя
ЯУ5432, ЯУ5433* 3177 380В, 50Гц — 9–14 5,5
3277 380В, 50Гц — 13–19 7,5
3477 380В, 50Гц — 18–25 11,0
3577 380В, 50Гц — 25–32 15,0
3677 380В, 50Гц — 30–41 18,5
3777 380В, 50Гц — 47–64 22,0
3877 380В, 50Гц — 54–66 30,0
3977 380В, 50Гц — 68–92 37,0
4077 380В, 50Гц — 85–115 45,0
4177 380В, 50Гц — 106–143 55,0
4277 380В, 50Гц — 136–160 75,0
управление фазным (для ЯУ5143-линейным) напряжением с промежуточным реле
ЯУ5141* ЯУ5143* 1874 220В (380В), 50Гц 1,6 0,38–0,65 0,18
2074 220В (380В), 50Гц 1,6 0,61–1 0,37
274 220В (380В), 50Гц 1,6 0,95–1,6 0,55
2474 220В (380В), 50Гц 4 1,5–2,6 1,1
2674 220В (380В), 50Гц 4 2,4–4 1,5
2874 220В (380В), 50Гц 6,3 3,8–6 2,2
2974 220В (380В), 50Гц 10 5,5–8 3,0
3074 220В (380В), 50Гц 16 7–10 4,0
3174 220В (380В), 50Гц 16 9–14 5,5
3274 220В (380В), 50Гц 25 13–19 7,5
3474 220В (380В), 50Гц 25 18–25 11
3574 220В (380В), 50Гц 40 25–32 15,0
3674 220В (380В), 50Гц 50 30–41 18,5
3774 220В (380В), 50Гц 63 47–64 22,0
3874 220В (380В), 50Гц 80 54–66 30,0
3974 220В (380В), 50Гц 100 68–92 37,0
4074 220В (380В), 50Гц 125 85–115 45,0
4174 220В (380В), 50Гц 160 106–143 55,0
4274 220В (380В), 50Гц 160 136–160 75,0
  1.
Ящики управления асинхронными двигателями нереверсивные двух фидерные
Тип ящика Тип исполнения Напряжение, цепи управления Ток расцепителя Диапазон тока тепловых уставок, Мощность двигателя
управление фазным напряжением с автоматическим выключателем на каждый фидер
ЯУ5114, ЯУ5115* 1874 220В, 50Гц 1,6 0,38–0,65 0,18
2074 220В, 50Гц 1,6 0,61–1 0,37
2274 220В, 50Гц 1,6 0,95–1,6 0,55
2474 220В, 50Гц 4 1,5–2,6 1,1
2674 220В, 50Гц 6,3 2,4–4 1,5
2874 220В, 50Гц 6,3 3,8–6 2,2
2974 220В, 50Гц 10 5,5–8 3,0
3074 220В, 50Гц 16 7–10 4,0
3174 220В, 50Гц 16 9–14 5,5
3274 220В, 50Гц 25 13–19 7,5
3474 220В, 50Гц 25 18–25 11,0
3574 220В, 50Гц 40 25–32 15,0
3674 220В, 50Гц 50 30–41 18,5
управление линейным напряжением
ЯУ5116, ЯУ5117* 1877 380В, 50Гц 1,6 0,38–0,65 0,18
2077 380В, 50Гц 1,6 0,61–1 0,37
2277 380В, 50Гц 1,6 0,95–1,6 0,55
2477 380В, 50Гц 4 1,5–2,6 1,1
2677 380В, 50Гц 4 2,4–4 1,5
2877 380В, 50Гц 6,3 3,8–6 2,2
2977 380В, 50Гц 10 5,5–8 3,0
3077 380В, 50Гц 10 7–10 4,0
3177 380В, 50Гц 16 9–14 5,5
3277 380В, 50Гц 25 13–19 7,5
3477 380В, 50Гц 25 18–25 11,0
3577 380В, 50Гц 40 25–32 15,0
3677 380В, 50Гц 50 30–41 18,5
управление фазным напряжением без автомат, выключателя
ЯУ5134, ЯУ5135* 1874 220В, 50Гц — 0,38–0,65 0,18
2074 220В, 50Гц — 0,61–1 0,37
2274 220В, 50Гц — 0,95–1,6 0,55
2474 220В, 50Гц — 1,5–2,6 1,1
2674 220В, 50Гц — 2,4–4 1,5
2874 220В, 50Гц — 3,8–6 2,2
2974 220В, 50Гц — 5,5–8 3,0
3074 220В, 50Гц — 7–10 4,0
3174 220В, 50Гц — 9–14 5,5
3274 220В, 50Гц — 13–19 7,5
3474 220В, 50Гц — 18–25 11,0
управление линейным напряжением без автомат, выключателя
ЯУ5136, ЯУ5137* 1877 380В, 50Гц — 0,38–0,65 0,18
2077 380В, 50Гц — 0,61–1 0,37
2277 380В, 50Гц — 0,95–1,6 0,55
2477 380В, 50Гц — 1,5–2,6 1,1
2677 380В, 50Гц — 2,4–4 1,5
2877 380В, 50Гц — 3,8–6 2,2
2977 380В, 50Гц — 5,5–8 3,0
3077 380В, 50Гц — 7–10 4,0
3177 380В, 50Гц — 9–14 5,5
3277 380В, 50Гц — 13–19 7,5
3477 380В, 50Гц — 18–25 11,0
управление фазным (для ЯУ5143-линейным) напряжением с промежуточным реле
ЯУ5124, ЯУ5125* 1874A 220В,50Гц 4 0,38–0,65 0,18
2074A 220В,50Гц 4 0,61–1 0,37
2274A 220В,50Гц 4 0,95–1,6 0,55
2474A 220В,50Гц 4 1,5–2,6 1,1
2074Б 220В,50Гц 6,3 0,61–1 0,37
2274Б 220В,50Гц 6,3 0,95–1,6 0,55
2474Б 220В,50Гц 6,3 1,5–2,6 1,1
2674Б 220В,50Гц 6,3 2,4–4 1,5
2274В 220В,50Гц 10 0,95–1,6 0,55
2474В 220В,50Гц 10 1,5–2,6 1,1
2674В 220В,50Гц 10 2,4–4 1,5
2874В 220В,50Гц 10 3,8–6 2,2
2974В 220В,50Гц 10 5,5–8 3,0
2474Г 220В,50Гц 16 1,5–2,6 1,1
2674Г 220В,50Гц 16 2,4–4 1,5
2274Г 220В,50Гц 16 0,95–1,6 0,55
2474Г 220В,50Гц 16 1,5–2,6 1,1
2674Г 220В,50Гц 16 2,4–4 1,5
2874Г 220В,50Гц 16 0,95–1,6 2,2
2974Г 220В,50Гц 16 1,5–2,6 3,0
20,574Г 220В,50Гц 16 2,4–4 4,0
3174Г 220В,50Гц 16 3,8–6 5,5
2674Д 220В,50Гц 16 5,5–8 1,5
2874Д 220В,50Гц 16 7–10 2,2
2974Д 220В,50Гц 16 9–14 3,0
20,574Д 220В,50Гц 20 2,4–4 4,0
3174Д 220В,50Гц 20 3,8–6 5,5
3274Д 220В,50Гц 20 5,5–8 7,5
управление фазным напряжением с одним автоматичским выключателем на оба фидера
ЯУ5124, ЯУ5125* 2874Е 220В, 50Гц 31,5 3,8–6 2,2
2974Е 220В, 50Гц 31,5 5,5–8 3
3074Е 220В, 50Гц 31,5 7–10 4
3174Е 220В, 50Гц 31,5 9–14 5,5
3274Е 220В, 50Гц 31,5 13–19 7,5
3474Е 220В, 50Гц 31,5 18–25 11
2974И 220В, 50Гц 40 5,5–8 3
3074И 220В, 50Гц 40 7–10 4
3174И 220В, 50Гц 40 9–14 5,5
3274И 220В, 50Гц 40 13–19 7,5
3474И 220В, 50Гц 40 18–25 11
3274К 220В, 50Гц 50 13–19 7,5
3474К 220В, 50Гц 50 18–25 11
управление линейным напряжением с одним автоматичским выключателем на оба фидера
ЯУ5126, ЯУ5127* 1877А 380В, 50Гц 4 0,38–0,65 0,18
2077А 380В, 50Гц 4 0,61–1 0,37
2277А 380В, 50Гц 4 0,95–1,6 0,55
2477А 380В, 50Гц 4 1,5–2,6 1,1
2077Б 380В, 50Гц 6,3 0,61–1 0,37
2277Б 380В, 50Гц 6,3 0,95–1,6 0,55
2477Б 380В, 50Гц 6,3 1,5–2,6 1,1
2677Б 380В, 50Гц 6,3 2,4–4 1,5
2277В 380В, 50Гц 10 0,95–1,6 0,55
2477В 380В, 50Гц 10 1,5–2,6 1,1
2677В 380В, 50Гц 10 2,4–4 1,5
2877В 380В, 50Гц 10 3,8–6 2,2
2977В 380В, 50Гц 10 5,5–8 3
2277Г 380В, 50Гц 16 0,95–1,6 0,55
2477Г 380В, 50Гц 16 1,5–2,6 1,1
2677Г 380В, 50Гц 16 2,4–4 1,5
2877Г 380В, 50Гц 16 3,8–6 2,2
2977Г 380В, 50Гц 16 5,5–8 3
3077Г 380В, 50Гц 16 7–10 4
3177Г 380В, 50Гц 16 9–14 5,5
2677Д 380В, 50Гц 20 2,4–4 1,5
2877Д 380В, 50Гц 20 3,8–6 2,2
2977Д 380В, 50Гц 20 5,5–8 3
3077Д 380В, 50Гц 20 7–10 4
3177Д 380В, 50Гц 20 9–14 5,5
3277Д 380В, 50Гц 20 13–19 7,5
2877Е 380В, 50Гц 31,5 3,8–6 2,2
2977Е 380В, 50Гц 31,5 5,5–8 3
3077Е 380В, 50Гц 31,5 40093 4
3177Е 380В, 50Гц 31,5 41883 5,5
3277Е 380В, 50Гц 31,5 13–19 7,5
3477Е 380В, 50Гц 31,5 18–25 11
2977И 380В, 50Гц 40 5,5–8 3
3077И 380В, 50Гц 40 7–10 4
3177И 380В, 50Гц 40 9–14 5,5
3277И 380В, 50Гц 40 13–19 7,5
3477И 380В, 50Гц 40 18–25 11
3277К 380В, 50Гц 50 13–19 7,5
3477К 380В, 50Гц 50 18–25 11
  1.
Ящики управления асинхронными двигателями реверсивные двух фидерные
Тип ящика Тип исполнения Напряжение, цепи управления Ток расцепителя Диапазон тока тепловых уставок, Мощность двигателя
управление фазным напряжением с автоматическим выключателем на каждый фидер
ЯУ5414, ЯУ5415* 1874 220В, 50Гц 1,6 0,38–0,65 0,18
2074 220В, 50Гц 1,6 0,61–1 0,37
2274 220В, 50Гц 1,6 0,95–1,6 0,55
2474 220В, 50Гц 4 1,5–2,6 1,1
2674 220В, 50Гц 4 2,4–4 1,5
2874 220В, 50Гц 6,3 3,8–6 2,2
2974 220В, 50Гц 10 5,5–8 3
3074 220В, 50Гц 16 7–10 4
3174 220В, 50Гц 16 9–14 5,5
3274 220В, 50Гц 25 13–19 7,5
3474 220В, 50Гц 25 18–25 11
3574 220В, 50Гц 40 25–32 15
3674 220В, 50Гц 50 30–41 18,5
3574 220В, 50Гц 40 25–32 15
управление линейным напряжением с автоматическим выключателем на каждый фидер
ЯУ5416, ЯУ5417* 1877 380В, 50Гц 1,6 0,38–0,65 0,18
2077 380В, 50Гц 1,6 0,61–1 0,37
2277 380В, 50Гц 1,6 0,95–1,6 0,55
2477 380В, 50Гц 4 1,5–2,6 1,1
2677 380В, 50Гц 4 2,4–4 1,5
2877 380В, 50Гц 6,3 3,8–6 2,2
2977 380В, 50Гц 10 5,5–8 3
3077 380В, 50Гц 16 7–10 4
3177 380В, 50Гц 16 9–14 5,5
3277 380В, 50Гц 25 13–19 7,5
3477 380В, 50Гц 25 18–25 11
3577 380В, 50Гц 40 25–32 15
3677 380В, 50Гц 50 30–41 18,5
управление фазным напряжением без автомат, выключателя
ЯУ5434, ЯУ5435* 1874 220В, 50Гц — 0,38–0,65 0,18
2074 220В, 50Гц — 0,61–1 0,37
2274 220В, 50Гц — 0,95–1,6 0,55
2474 220В, 50Гц — 1,5–2,6 1,1
2674 220В, 50Гц — 2,4–4 1,5
2874 220В, 50Гц — 3,8–6 2,2
2974 220В, 50Гц — 5,5–8 3
3074 220В, 50Гц — 7–10 4
3174 220В, 50Гц — 9–14 5,5
3274 220В, 50Гц — 13–19 7,5
3474 220В, 50Гц — 18–25 11
управление линейным напряжением без автомат, выключателя
ЯУ5436, ЯУ5437* 1877 380В, 50Гц — 0,38–0,65 0,18
2077 380В, 50Гц — 0,61–1 0,37
2277 380В, 50Гц — 0,95–1,6 0,55
2477 380В, 50Гц — 1,5–2,6 1,1
2677 380В, 50Гц — 2,4–4 1,5
2877 380В, 50Гц — 3,8–6 2,2
2977 380В, 50Гц — 5,5–8 3
3077 380В, 50Гц — 7–10 4
3177 380В, 50Гц — 9–14 5,5
3277 380В, 50Гц — 13–19 7,5
3477 380В, 50Гц — 18–25 11
управление фазным напряжением с одним автоматичским выключателем на оба фидера
ЯУ5424, ЯУ5425* 2274 220В, 50Гц 4 0,95–1,6 0,55
2474 220В, 50Гц 4 1,5–2,6 1,1
2674 220В, 50Гц 6,3 2,4–4 1,5
2874 220В, 50Гц 10 3,8–6 2,2
2974 220В, 50Гц 10 5,5–8 3
3074 220В, 50Гц 16 7–10 4
3174 220В, 50Гц 16 9–14 5,5
3274 220В, 50Гц 20 13–19 7,5
управление линейным напряжением с одним автоматичским выключателем на оба фидера
ЯУ5426, ЯУ5427* 2277 380В, 50Гц 4 0,95–1,6 0,55
2477 380В, 50Гц 4 1,5–2,6 1,1
2677 380В, 50Гц 6,3 2,4–4 1,5
2877 380В, 50Гц 10 3,8–6 2,2
2977 380В, 50Гц 10 5,5–8 3
3077 380В, 50Гц 16 7–10 4
3177 380В, 50Гц 16 9–14 5,5
3277 380В, 50Гц 20 13–19 7,5
  1.
Ящики управления асинхронными двигателями нереверсивные трех фидерные
Тип ящика Тип исполнения Напряжение, цепи управления Ток расцепителя Диапазон тока тепловых уставок, Мощность двигателя
управление фазным напряжением с автоматическим выключателем на каждый фидер
ЯУ5128, ЯУ5129* 1874 220В, 50Гц 1,6 0,38–0,65 0,18
2074 220В, 50Гц 1,6 0,61–1 0,37
2274 220В, 50Гц 1,6 0,95–1,6 0,55
2474 220В, 50Гц 4 1,5–2,6 1,1
2674 220В, 50Гц 4 2,4–4 1,5
2874 220В, 50Гц 6,3 3,8–6 2,2
2974 220В, 50Гц 10 5,5–8 3,0
3074 220В, 50Гц 16 7–10 4,0
  1. * нечетный номер соответствует ящику управления с переключателем «Мест. — 0 — Дист.»
Номинальные токи ЯУ5000 в соответствии с значением в индексе
Знаки в индексе Номинальный ток ящика, А Знаки в индексе Номинальный ток ящика, А
18 0,6 31 12,5
19 0,8 32 16
20 1,0 33 20
21 1,25 34 25
22 1,6 35 32
23 2,0 36 40
24 2,5 37 50
25 3,15 38 63
26 4,0 39 80
27 5,0 40 100
28 6,3 41 125
29 8,0 42 160
30 10
