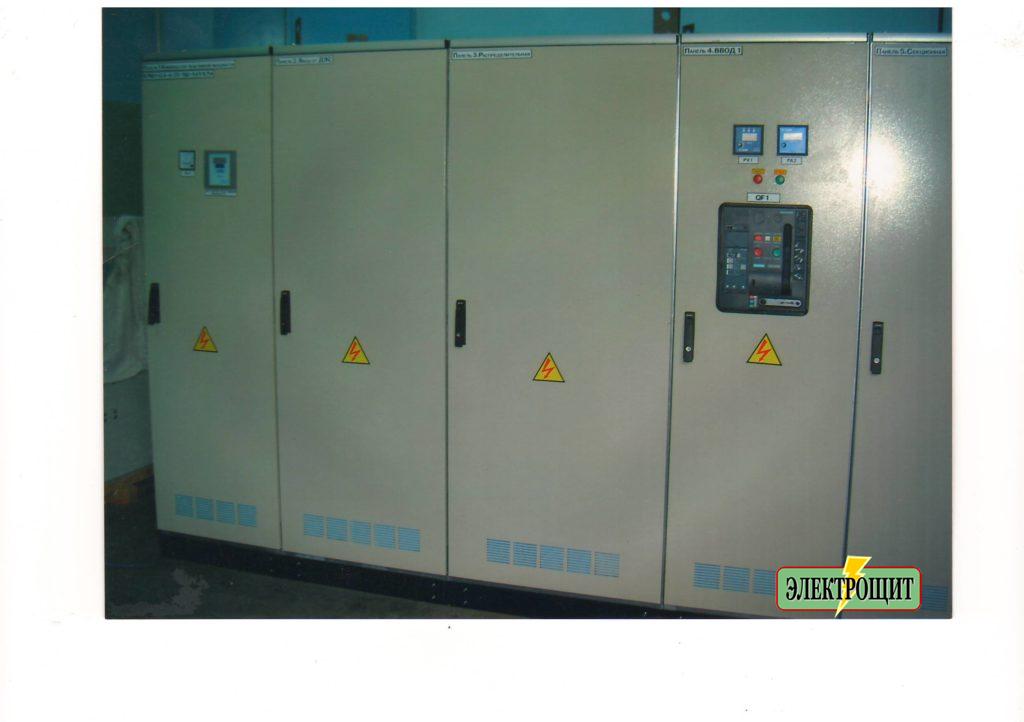

Производство главных распределительных щитов (ГРЩ).
ГРЩ (главный распределительный щит) — это низковольтное
комплектное устройство, содержащее аппаратуру, обеспечивающую возможность
ввода, распределения, контроля и учёта электроэнергии, а также управления и
защиты отходящих распределительных и групповых электрических цепей в жилых,
общественных и промышленных объектах.
Аппаратура в главном распределительном щите (ГРЩ) размещается в виде функциональных блоков в нескольких (реже в
одной) соединённых между собой (механически и электрически) панелях.
Главный распределительный щит (ГРЩ) предназначены для:
— ввода;
— приёма;
— распределения электроэнергии между групповыми потребителями.
Главный распределительный щит (ГРЩ) должны обеспечивать:
— возможность подключения линий электроснабжения;
— питание потребителей электроэнергии;
— контроль качества электроэнергии, а при необходимости восстановления
качества электроснабжения;
— селективность защиты главного распределительного щита (ГРЩ)
(локализация защиты в пределах неисправных цепей, аппаратов, блоков);
— защиту вводных и распределительных линий, различных устройств, входящих
в состав главного распределительного щита (ГРЩ) (автоматического ввода резерва
(АВР), установок компенсации реактивной мощности (УКРМ) и др.) от токов
перегрузки и короткого замыкания;
— учёт потребляемой энергии в сетях переменного тока частотой 50 Гц и
напряжением 380/220 В.
Главный
распределительный щит (ГРЩ), как правило, имеет несколько
вводов питания:
— один или более – основные, от трансформаторных подстанций (ТП);
— один или более – резервные, от трансформаторных подстанций, газовых,
дизельных или бензиновых генераторов.
В последнее время в главные распределительные щиты (ГРЩ) начинают появляться резервные вводы питания от солнечных батарей и от ветрогенераторов.
Группы потребителей главного распределительного щита (ГРЩ) в нормальном режиме обеспечиваются питанием каждый от собственного ввода (как правило — от ТП). При этом, каждая из групп потребителей (как правило) имеет возможность подключения к одному или к нескольким резервным вводам питания главного распределительного щита (ГРЩ) для резервирования в случае отключения собственного основного питания.
Переключение на резервное питание в главном распределительном щите (ГРЩ) может осуществляться ручным или автоматическим способом, с помощью АВР.
Резервирование питания в главного распределительного щита (ГРЩ) обеспечивается как переключением секций от нерабочего собственного ввода к другому рабочему, находящемуся под нагрузкой (ввод резерва с секционированием), так и путём подключения групп пользователей от нерабочего собственного ввода к незадействованному резервному (а при тройном резервировании к аварийному) источнику электроснабжения.
Главный распределительный щит (ГРЩ) — это низковольтное комплектное устройство (НКУ) наиболее близко расположенные к мощным источникам и преобразователям электроэнергии. Поэтому панели главного распределительного щита (ГРЩ), как правило, выполняются на номинальные токи от 600 до 4000А.
Аппаратура защиты, устанавливаемая в главном распределительном щите (ГРЩ) должна обеспечивать защиту от коротких замыканий в условиях близко расположенных мощных источников электропитания и обеспечивать селективность защиты.
Корпуса
панелей панели главного распределительного щита (ГРЩ) в зависимости от
номинальных токов и условий эксплуатации исполняются шириной кратной 450, 600,
800 (1000) мм, глубиной кратной 450, 600, 800, 1000 мм. Высота, как правило,
выбирается из ряда: 1800, 2000, 2200, 2400 мм.Такие размеры удобны для
производства, транспортирования и последующего монтажа на объекте.
По индивидуальным проектным требованиям размеры могут быть и иными.
Панели панели главного распределительного щита (ГРЩ) могут быть как
одностороннего, так и двухстороннего обслуживания.
Главный распределительный щит (ГРЩ) производятся с различными (чаще IP20, IP30,
IP54) степенями защиты согласно по ГОСТ 14254-96.
Шкафы
и панели ГРЩ делятся на:— вводные: как правило, содержащие аппаратуру ввода, контроля качества
и учета электроэнергии;
— вводные с АВР (панели с АВР): вводные, содержащие аппаратуру АВР;
— распределительные: содержащие аппараты распределения и в которой могут также
размещаться блоки учета, блоки автоматического или не автоматического
управления, блоки и панели собственных нужд и т. п.;
— панели управления мощными внешними установками;
— панели установок компенсации реактивной мощности (УКРМ).
В главном распределительном щите (ГРЩ) с развитой информационно-управляющей частью могут быть выделены (как функционально, для удобства обслуживания, так и физически, для уменьшения электромагнитных помех) контрольно-управляющие панели, содержащие аппаратуру контроля качества электроэнергии, управления основными и вспомогательными нагрузками, приёмно-передающую (в том числе телеметрическую) аппаратуру и т.д.
Развитие и унификация технических и электрических параметров современной аппаратуры и металлоконструкций дают возможность выполнять щиты главного распределительного щита (ГРЩ) относительно компактными.
Кроме аппаратуры ввода, защиты и распределения существенную конструктивно-функциональную часть главного распределительного щита (ГРЩ) представляют сборные шины. Они представляют собою медные проводящие конструкции c изоляторами и являются частью оборудования распределения и коммутации токов. В современных ГРЩ, требующих непрерывной работы, сборные шины иногда выполняются с резервной конструкцией и соответствующей коммутирующей аппаратурой. Такая конструкция даёт возможность переключения Главный распределительный щит (ГРЩ) с основной сборной шины на резервную для периодического обслуживания конструкции без отключения ГРЩ.
Конструкция главного распределительного щита (ГРЩ) обеспечивает механическую и электрическую устойчивость корпусов и сборных шин щита при возникновении коротких замыканий.
В зависимости от проектных и технико-экономических требований главный распределительный щит (ГРЩ) может выполняться на различной элементной базе (как одного производителя, так и разных): КЭАЗ, LS Industrial Sistems, ETI, ИЭК и других производителей.
