Трансформатор масляный ТМ, ТМГ, ТМЗ — 1600/6(10)/0,4 кВА.

Трансформатор масляный ТМ, ТМГ, ТМЗ — 1600/6(10)/0,4 кВА.

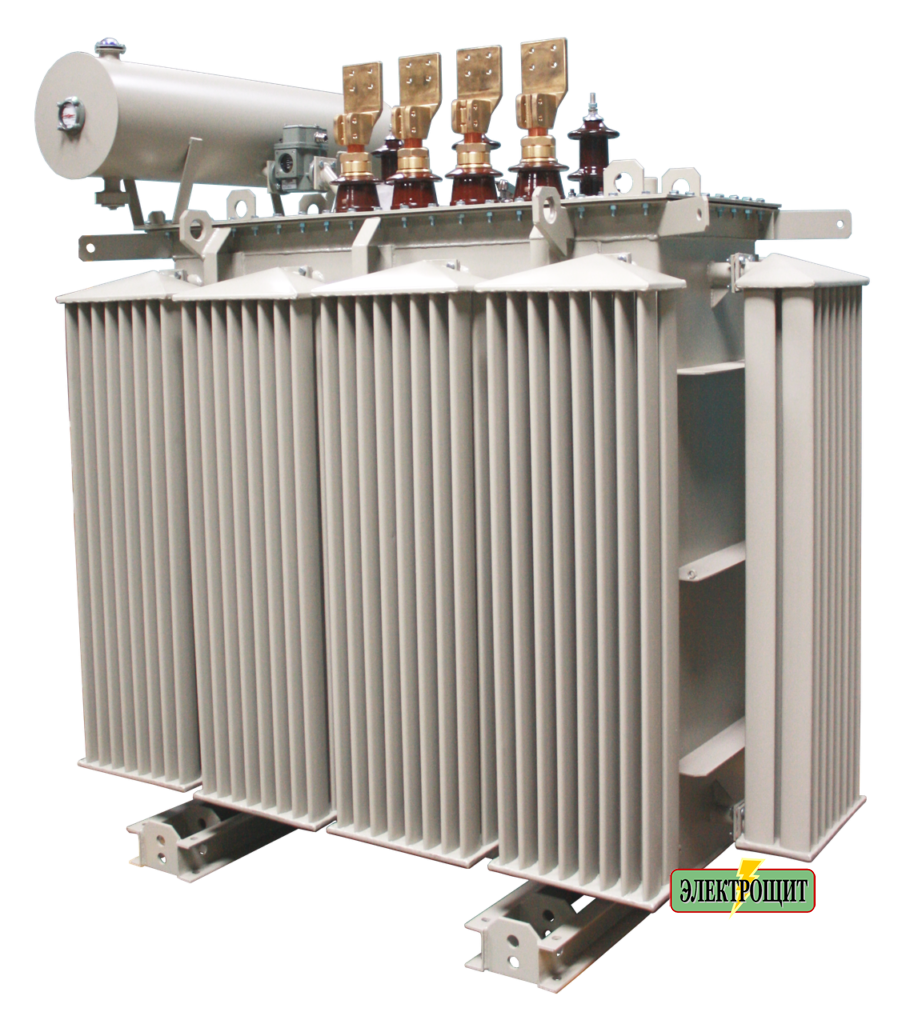

Конструктивные особенности трансформаторов ТМГ 1600/10.

      Конструктивно трансформатор ТМГ представляет собой герметичную металлическую оболочку  (бак) , в которой расположены обмотки из алюминиевой или медной проволоки. Внутренности база заполнены маслом, для отвода тепла от обмоток во время работы трансформатора.

Оболочка трансформатора герметичная, с расширительным бачком, предназначенным для аккумулирования излишнего объема масла, появляющегося при увеличении температуры. Герметичность оболочки предотвращает соприкосновение масла с атмосферой и испарение во время эксплуатации, что позволяет увеличить интервалы технических проверок оборудования.

    В основном  трансформаторные  баки ТМГ на мощность 25-250 кВА имеют  овальную форму,  на мощность   400-1600 кВА прямоугольной формы. Поверхность бака  имеет гофрированную форму для увеличения площади соприкосновения с атмосферой, что способствует более эффективному отводу тепла.

     Для подъема, при погрузке и монтажа трансформатора,  в верхней части бака расположена крюки, для присоединения к подъемным механизмам.   Для замены масла предусмотрены сливные  и наливные отверстия, закрытые пробками.
Контактный зажимы выполнены в виде  с лопатки , для присоединения электротехнической медной или алюминиевой шины. Выводы обмоток расположены в верхней части трансформатора.

      Для технического контроля во время эксплуатации в конструкции трансформатора имеется поплавковый маслоуказатель, а также краник для взятия проб масла.

Некоторые трансформаторы до 16000 кВА оборудованы катками для перемещения по ровной поверхности.

Альтернативно можно использовать сухие трансформаторы.

К масляным трансформаторам могут быть подключены силовые распределительные шинопроводы  для дальнейшей транспортировки электроэнергии к НКУ 0,4кВ.

Рекомендуемые условия эксплуатации

Использование прибора разрешается над уровнем моря до 1000м.

Температура окружающей среды  от –45 градусов и до +40 градусов ( для исполнение «У»). Если эксплуатация предстоит в более холодных условиях, то в этом случае используется «ХЛ» приборы, их можно использовать при температуре от -60 и до+40 градусов.

Влажность воздуха должна быть не более 80% при температуре +25.

Трансформатор не рассчитан для работы в среде,  близкой к взрывоопасной или агрессивной.

Если есть вибрация или тряска, отключение электроэнергии более 10 раз в сутки, то не рекомендуется использовать трансформатор.

Расчетный срок эксплуатации трансформатора — 30 лет

Мощн.,	Нап-	Схема и	Нап-	Поте-	Шум,	Габа-	Масса, кг
кВА	ряж.	груп-	ря-	ри х.х.,	дБА	ритные
	ВН, кВ	па	же-	Вт		размеры,
		сое-	ние К.З.,			мм
		дине-	%
		ния				L	B	H	мас-	полн.
						ла
25	6; 10	Y/Yн-0	4,5	115	55	850	610	930	63	240
Y/Zн-11
40	6; 10	Y/Yн-0	4,5	155	55	875	680	1000	80	300
Y/Zн-11
63	6; 10	Y/Yн-0	4,5	220	55	900	730	1040	92	365
Y/Zн-11
100	6; 10	Y/Yн-0	4,5	270	59	980	750	1180	160	550
Y/Zн-11
160	6; 10	Y/Yн-0	4,5	410	62	1020	780	1310	170	704
/Yн-11
Y/Zн-11
250	6; 10	Y/Yн-0	4,5	580	65	1220	840	1330	250	1020
/Yн-11
400	6; 10	Y/Yн-0	4,5	830	68	1300	860	1430	320	1260
/Yн-11
630	6; 10	Y/Yн-0	5,5	1240	70	1565	1080	1480	550	2000
/Yн-11
1000	6; 10	Y/Yн-0	5,5	10800	73	1770	1080	1850	800	2900

Конструктивные элементы трансформатора

---

Расшифровка обозначений серии ТМГ МЭТЗ

трансформатор ТМГ ХХ ХХ ХХ Х/Х У1

У/Ун-0 — обмотка ВН соединена в звезду, обмотка НН – в звезду в выведенной
нейтралью + группа 0

Д/Ун-11 — обмотка ВН соединена в треугольник, обмотка НН – в звезду с
выведеной нейралью; группа 11.

ТМГ Трансформатор масляный герметичный
мощность трансформатора ВА
    100,160,250,400,630,100,1250
ХХ напряжение высокой стороны трансформатора кВ
ХХ  напряжение низкой стороны трансформатора
вид соединения обмоток
климатическо исполнение и категория размещения
