Производство шкафов, щитов управления и автоматики по индивидуальным схемам.
Щиты по индивидуальным схемам.
Щиты по индивидуальным схемам предназначены для распределения электрической энергии напряжением 380/220 В, защиты цепей и оборудования, управления агрегатами. Щиты включают в себя как силовые элементы, так и элементы релейной автоматики, КИПиА, телемеханики и диспетчеризации (управления, регулирования, защиты, сигнализации, визуализации и т.п.).
Технические характеристики:
- Климатическое исполнение УХЛ4 по ГОСТ 15150-69
- Степень защиты IP30. IP54 (по согласованию с заказчиком)
Условия эксплуатации:
- 2000 метров над уровнем моря;
- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
- рабочее значение температуры окружающего воздуха при эксплуатации от 5С до +40С;
- относительная влажность окружающего воздуха не более 98% при температуре +25С;
- требования безопасности соответствуют ГОСТ 12.2.007.0-75, ГОСТ 22789-94, ГОСТ 12.1.004-91 и требованиями «ПУЭ».
Конструкция.

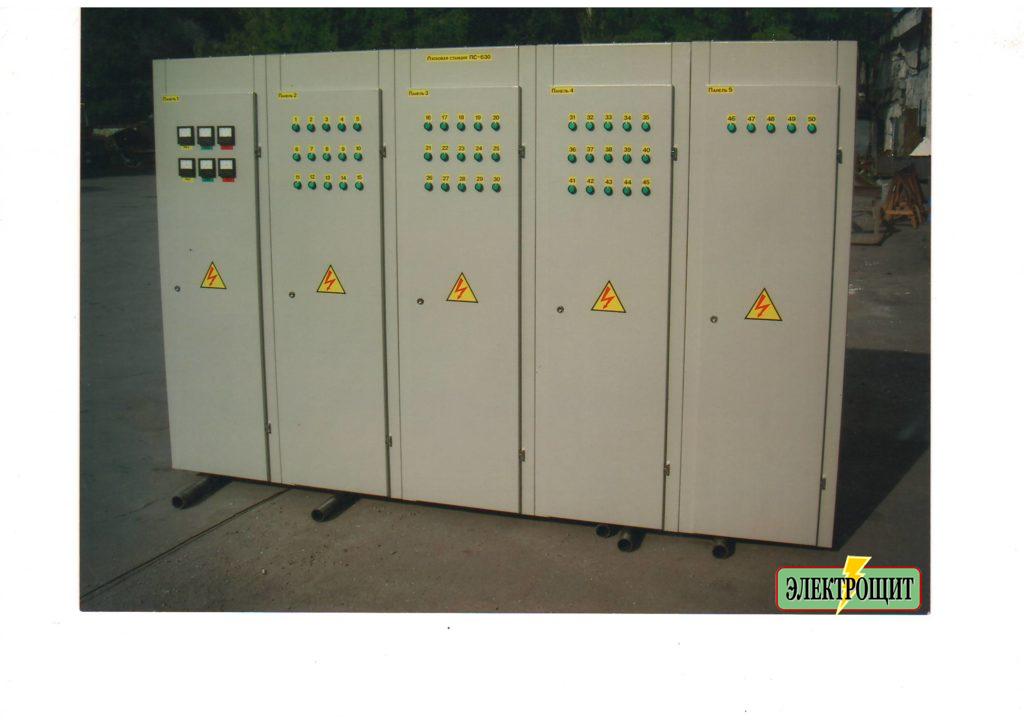

Щиты представляют собой металлоконструкцию, состоящую из оболочки, монтажной платы или сборной рамы, в которых производится установка и монтаж необходимого электрооборудования, согласно схемам заказчика.
Конструктивно щит может состоять из одного или нескольких шкафов одностороннего или двухстороннего обслуживания. В зависимости от требований заказчика и индивидуальных схем подбирается оптимальный тип металлоконструкций.
Для заказа необходимо предоставить проектную документацию на щит, включающую в себя схему электрическую принципиальную, перечень устанавливаемого оборудования, требования к конструкции щита (габарит, общий вид и пр.).
