Производство шкафов распределительных силовых СПМ75, СПА77.
Шкафы силовые распределительный типа СПМ-75 предназначены для приёма и распределения электроэнергии трёхфазного переменного тока напряжением до 660 В частоты 50 Гц систем с глухозаземленной нейтралью, а также для защиты отходящих линий от перегрузок и короткого замыкания в промышленных установках.
Шкафы предназначены для
установки на промышленных, жилых, коммунальных и общественных объектах с
односторонним обслуживанием. Шкафы изготавливаются в навесном и напольном
исполнении.
Номинальный режим работы — продолжительный.
Технические характеристики:
Номинальный режим работы — продолжительный
— Номинальный ток до 400А.
— Номинальное напряжение переменного тока: 380/220В.
— Частота: 50 Гц.
— Степень защиты шкафа по ГОСТ 14254-96: IP 31 или IP 54 .
— Условия эксплуатации: высота над уровнем моря до 2000 м, при высоте более 1000м номинальный ток шкафа должен быть снижен на 10%. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию. Рабочее положение в пространстве вертикальное, допустимое отклонение от вертикали до 5° в любую сторону.
Шкафы силовые распределительный типа СПМ-75 предназначены для приёма и распределения электроэнергии трёхфазного переменного тока напряжением до 660 В частоты 50 Гц систем с глухозаземленной нейтралью, а также для защиты отходящих линий от перегрузок и короткого замыкания в промышленных установках.
Шкафы предназначены для установки на
промышленных, жилых, коммунальных и общественных объектах с односторонним
обслуживанием. Шкафы изготавливаются в навесном и напольном исполнении.
Номинальный режим работы — продолжительный.
КОНСТРУКЦИЯ

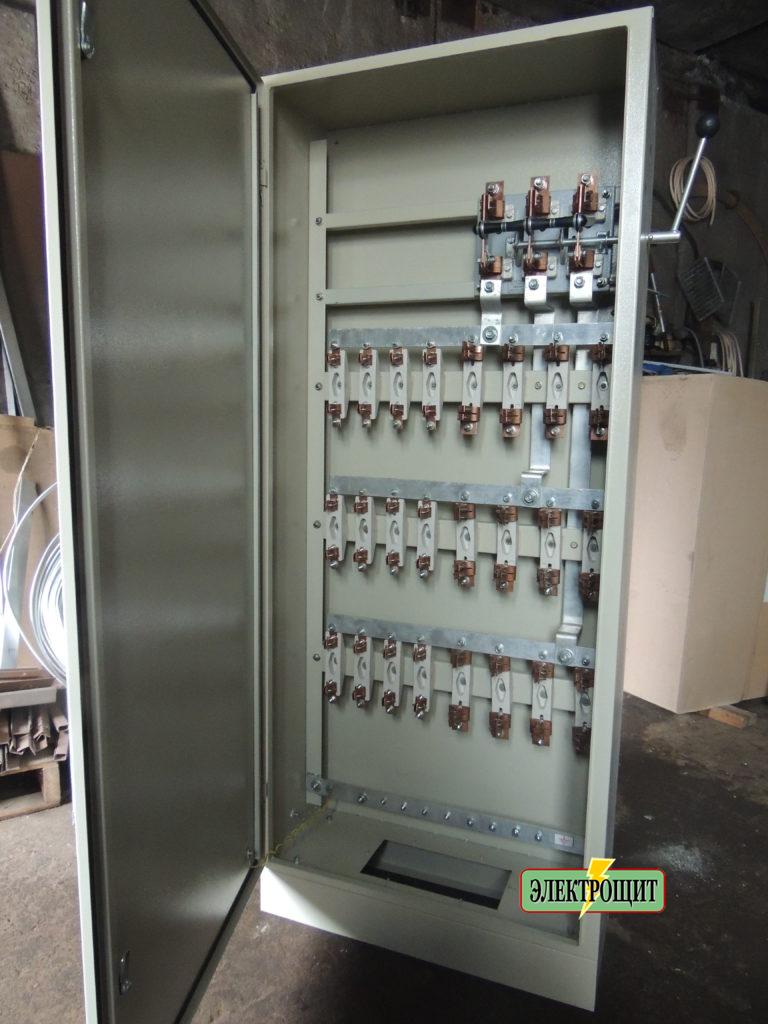

Шкафы по исполнению конструкции изготавливаются напольного и навесного исполнений с рубильником на вводе. Шкафы серии СПМ-75 оснащаются: вводным рубильником серии РБ-2, РБ-4 и серии ВР32 (для шкафов навесного исполнения) с боковым приводом, предохранителями на отходящих линиях серии ППН-33 и ППН-35. Шкаф состоит из оболочки бескаркасной конструкции, сверху (для навесного исполнения) и снизу закрытой съемными люками. Дверь запирается замком. В шкафах со степенью защиты IР54 дверь уплотнена. Имеется возможность уплотнения верхних и нижних люков. В оболочку устанавливается рамная конструкция с комплектующими элементами. Шкаф имеет нулевую шину с зажимами для присоединения нулевых жил подходящих и отходящих линий. Шкаф поставляется полностью укомплектованным и готовым к эксплуатации.
Технические характеристики:
— Номинальный режим работы — продолжительный
— Номинальный ток до 400А.
— Номинальное напряжение переменного тока: 380/220В.
— Частота: 50 Гц.
— Степень защиты шкафа по ГОСТ 14254-96: IP 31 или IP 54 .
— Условия эксплуатации: высота над уровнем моря до 2000 м, при высоте более 1000м номинальный ток шкафа должен быть снижен на 10%. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию. Рабочее положение в пространстве вертикальное, допустимое отклонение от вертикали до 5° в любую сторону.
Технические характеристики силовых распределительных шкафов (пунктов) СПМ-99 и СПМ-75.
Силовые распределительные пункты СПМ-75
(силовые шкафы СПМ75) напольного исполнения.
|
Тип пункта силового СПМ |
I ном, Ампер | Количество отходящих линий | ||
| 63 Ампер | 100 Ампер | 250 Ампер | ||
| СПМ75-1 | 250 | 5 | ||
| СПМ75-2 | 250 | 5 | ||
| СПМ75-3 | 250 | 2 | 3 | |
| СПМ75-4 | 400 | 8 | ||
| СПМ75-5 | 400 | 8 | ||
| СПМ75-6 | 400 | 4 | 4 | |
| СПМ75-7 | 400 | 5 | 3 | |
| СПМ75-8 | 400 | 5 | 2 | |
| СПМ75-9 | 400 | 2 | 4 | 2 |
Технические параметры шкафов СПМ 75
| Тип шкафа |
Номинальный ток, A | Кол-во групп предохранителей | ||
| 63А | 100А | 250А | ||
| СПМ75-1УЗ | 250 | 5 | — | — |
| СПМ75-2УЗ | — | 5 | — | |
| СПМ75-3УЗ | 2 | 3 | — | |
| СПМ75-4УЗ | 400 | 8 | — | — |
| СПМ75-5УЗ | — | 8 | — | |
| СПМ75-6УЗ | 4 | 4 | — | |
| СПМ75-7УЗ | — | — | 5 | |
| СПМ75-8УЗ | — | 5 | 2 | |
| СПМ75-9УЗ | 2 | 4 | 2 |
Технические характеристики
шкафов СПА 77
| Тип шкафа |
Номинальный ток, A | Кол-во групп автоматических выключателей | |||
| 63А | 100А | 160А | 250А | ||
| СПА77-1УЗ | 250 | 5 | — | — | — |
| СПА77-2УЗ | 2 | 3 | — | — | |
| СПА77-3УЗ | — | 6 | — | — | |
| СПА77-4УЗ | 400 | — | — | — | 4 |
| СПА77-5УЗ | 8 | — | — | — | |
| СПА77-6УЗ | 4 | 4 | — | — | |
| СПА77-7УЗ | — | 8 | — | — | |
| СПА77-8УЗ | — | — | 8 | — | |
| СПА77-9УЗ | — | — | 5 | 2 |
l
Технические параметры шкафов СПМ 75
| Тип шкафа |
Номинальный ток, A | Кол-во групп предохранителей | ||
| 63А | 100А | 250А | ||
| СПМ75-1УЗ | 250 | 5 | — | — |
| СПМ75-2УЗ | — | 5 | — | |
| СПМ75-3УЗ | 2 | 3 | — | |
| СПМ75-4УЗ | 400 | 8 | — | — |
| СПМ75-5УЗ | — | 8 | — | |
| СПМ75-6УЗ | 4 | 4 | — | |
| СПМ75-7УЗ | — | — | 5 | |
| СПМ75-8УЗ | — | 5 | 2 | |
| СПМ75-9УЗ | 2 | 4 | 2 |
Технические характеристики шкафов СПА 77
| Тип шкафа |
Номинальный ток, A | Кол-во групп автоматических выключателей | |||
| 63А | 100А | 160А | 250А | ||
| СПА77-1УЗ | 250 | 5 | — | — | — |
| СПА77-2УЗ | 2 | 3 | — | — | |
| СПА77-3УЗ | — | 6 | — | — | |
| СПА77-4УЗ | 400 | — | — | — | 4 |
| СПА77-5УЗ | 8 | — | — | — | |
| СПА77-6УЗ | 4 | 4 | — | — | |
| СПА77-7УЗ | — | 8 | — | — | |
| СПА77-8УЗ | — | — | 8 | — | |
| СПА77-9УЗ | — | — | 5 | 2 |
