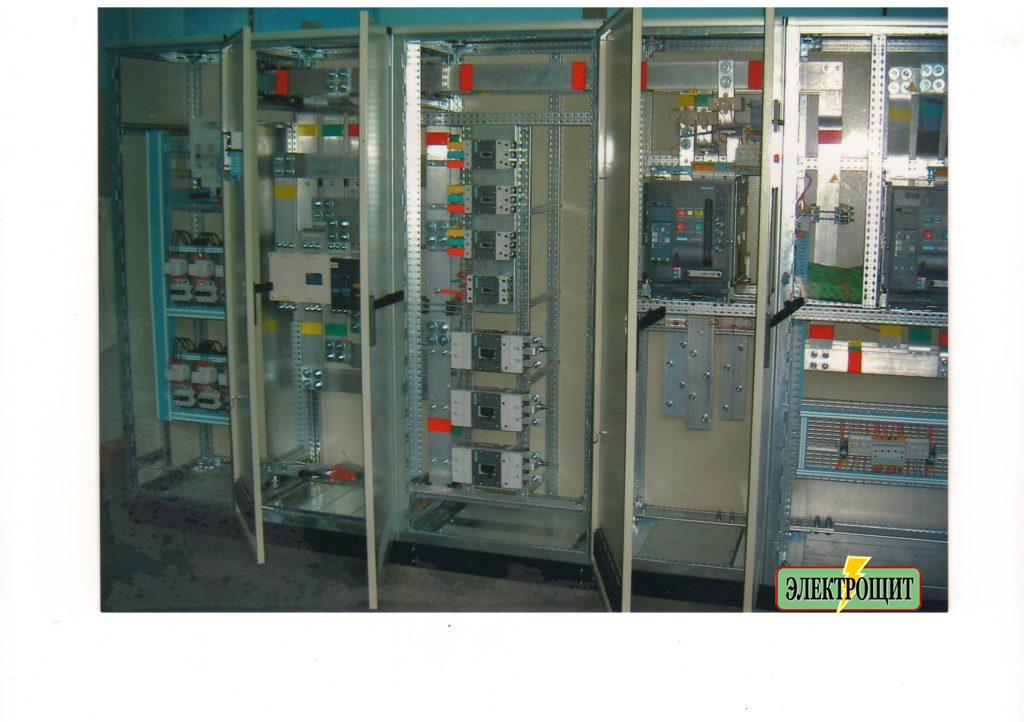

Производство главных распределительных щитов (ГРЩ) с КРМ и АВР.
Главный распределительный щит (ГРЩ) — распределительный щит, через который осуществляется приём и распределение электроэнергии по зданию или какой-то его части.
Главные распределительные щиты (ГРЩ) предназначены для приёма и распределения электроэнергии (возможен также учёт) в сетях переменного тока с разделенной землёй и нейтралью (возможно подключение к сетям с глухозаземленной нейтралью (тип заземления TN-C, TN-S, TN-C-S), защиты линий при перегрузках, утечек и коротких замыканиях.
В качестве главного распределительного щита (ГРЩ) может служить вводно-распределительное устройство или щит низшего напряжения подстанции. Главный распределительный щит (ГРЩ) содержит в себе противоаварийную автоматику (например, УЗИП, автоматические выключатели и устройства УЗО) и средства учёта электроэнергии (счётчики).
Различают вводные, секционные и линейные шкафы ГРЩ. Фактически главный распределительный щит может быть реализован множеством устройств: распределительными панелями ЩО90, шкафами ВРУ и ШР, распределительными пунктами ПР и другим электрощитовым оборудованием.
Главный распределительный щит (ГРЩ) служит для обеспечения:
● подключения линий электроснабжения;
● электроснабжения потребителей электроэнергии;
● контроля и восстановления качества электроснабжения;
● селективной защиты, т.е. в пределах неисправных блоков;
● защиты от токовых перегрузок и от короткого замыкания как вводных, так и распределительных линий и устройств, составляющих ГРЩ;
● автоматического ввода резерва (АВР), установок компенсации реактивной мощности (УКРМ);
● учета потребления электроэнергии в сетях переменного тока (50 Гц, 380/220 В);
Главный распределительный щит (ГРЩ) имеет следующие вводы питания:
● основные вводы – от трансформаторных подстанций (ТП)
● резервные вводы – от трансформаторных подстанций, бензиновых, дизельных или газовых генераторов; иногда и от солнечных батарей, и от ветряных генераторов.
В нормальном режиме группы потребителей главный распределительный щит (ГРЩ) питаются каждый от своего ввода, как правило, от трансформаторной подстанции. Однако каждая группа этих потребителей может подключаться сразу к нескольким резервным вводам питания главного распределительного щита (ГРЩ), если будет отключено собственное основное питание. Такое подключение может быть осуществлено как вручную, так и автоматически путем АВР.
Сборные шины – еще одна важная функциональная часть главного распределительного щита (ГРЩ). Это медные проводники с изоляторами, служащие для распределения и коммутации токов. В современных главных распределительных щитах (ГРЩ) иногда сборные шины выполняют с коммутирующей аппаратурой. Такие конструкции дают возможность переключать главный распределительный щит (ГРЩ) с основной сборной шины на резервную, чтобы конструкцию можно было обслуживать не отключая главный распределительный щит ( ГРЩ).
