Производство устройств вводно-распределительных УВР.
Устройства вводно-распределительные (УВР) предназначены для приема, распределения и учета электрической энергии трехфазного переменного тока напряжением 380/220В, частотой 50 Гц систем с глухозаземленной нейтралью, а также для защиты линий от перегрузок и токов короткого замыкания.
Устройства предназначены для установки в электрощитовых помещениях и предусматривают одностороннее обслуживание.
Климатическое исполнение УХЛ-4 по ГОСТ 15543.1-89.
Приборы учета (счетчики, трансформаторы тока) размещаются в отдельном отсеке, предусматривающем пломбирование.
Аппаратура автоматического и неавтоматического управления освещением размещается в отдельном отсеке.
Аппаратура, размещенная на одной панели, но питающаяся от разных вводов, разделена перегородками. Ввод и вывод проводов и кабелей производится снизу.
Доступ в УВР обеспечивается через дверь, сверху УВР закрыто крышкой.
Степень защиты оболочки при закрытой двери IP31, со стороны дна IP00 по ГОСТ 14254-96.
Ошиновка УВР выдерживает ударный ток короткого замыкания 10 кА.
Высота установки УВР над уровнем моря до 2000 м.
Рабочее положение вертикальное. Допускается отклонение от вертикального положения на угол не более 5°.

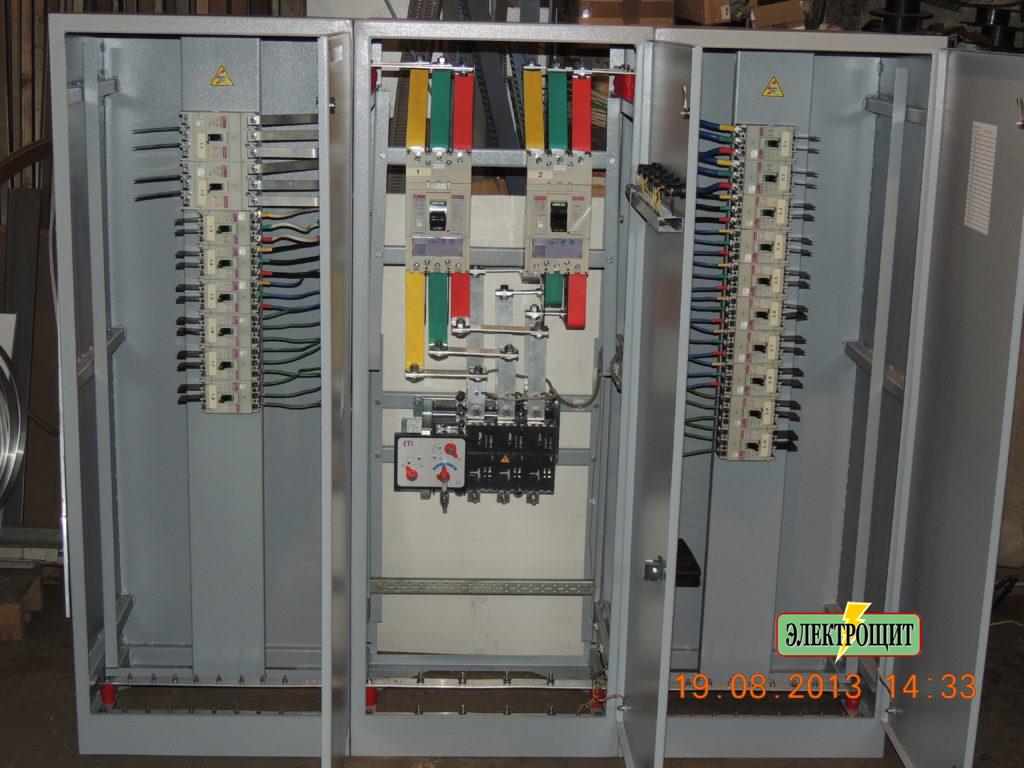

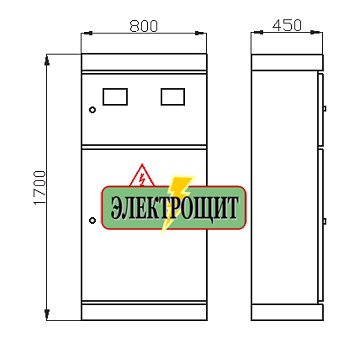

Устройства изготавливаются напольного исполнения. Состоят из оболочки каркасной конструкции,закрытой с боков и сверху съемными пластинами. Двери запираются замками.
В оболочку панели устанавливается комплектуемое оборудование. В нижней части оболочки имеется нулевая шина с зажимами для присоединения нулевых жил подводящих и отводящих линий.
| Тип панели |
Тип, количество и номинальный ток вводного аппарата |
Номинальный ток и количество трансформаторов тока |
Тип
аппаратов, кол-во и Iн от- ходящих линий | Блок управления |
Масса, кг | ||
|
1-фазн. в блоке (упр. осв.) | 3-фазн. |
автома- тичес- кий |
неавто- мати- ческий | ||||
| ВВОДНЫЕ | |||||||
| УВР 1201-00 УХЛ4 |
ПЦ2 (2 х 250) | 300 х 6 | 132 | ||||
| УВР 1202-00 УХЛ4 |
ПЦ2 (2 х 250) | 300 х 6 | 132 | ||||
| УВР 1401-00 УХЛ4 | ПЦ4 (2 х 400) | 400 х 6 | 138 | ||||
| УВР 1402-00 УХЛ4 |
ПЦ4 (2 х 400) |
400 х 3 300 х 6 | 132 | ||||
| УВР 1201-30 УХЛ4 |
ПЦ2 (2 х 250) | 300 х 6 | 147 | ||||
| УВР 1202-30 УХЛ4 |
ПЦ2 (2 х 250) | 300 х 6 | 147 | ||||
| УВР 1401-30 УХЛ4 |
ПЦ4 (2 х 400) | 400 х 6 | 155 | ||||
| УВР 1402-30 УХЛ4 |
ПЦ4 (2 х 400) |
400 х 3 300 х 3 | 147 | ||||
| УВР 1203-00 УХЛ4 |
ПЦ2 (2 х 250) |
300 х 3 100 х 3 | 132 | ||||
| УВР 1203-30 УХЛ4 |
ПЦ2 (2 х 250) |
300 х 3 100 х 3 | 155 | ||||
| УВР 1403-00 УХЛ4 |
ПЦ4 (2 х 400) |
400 х 3 100 х 3 | 138 | ||||
| УВР 1403-30 УХЛ4 |
ПЦ4 (2 х 400) |
400 х 3 100 х 3 | 155 | ||||
| УВР 1601-00 УХЛ4 |
ВР32-39 (2 х 630) | 600 х 6 | 135 | ||||
| УВР 1602-00 УХЛ4 |
ВР32-39 (2 х 630) |
600 х 3 300 х 3 | 135 | ||||
| УВР 1601-30 УХЛ4 |
ВР32-39 (2 х 630) | 600 х 6 | 150 | ||||
| УВР 1602-30 УХЛ4 |
ВР32-39 (2 х 630) |
600 х 3 300 х 3 | 150 | ||||
| УВР 1603-30 УХЛ4 |
ВР32-39 (2 х 630) |
600 х 3 100 х 3 | 150 | ||||
| ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ ПАНЕЛИ | |||||||
| УВР 2201-00 УХЛ4 |
РЦ2 3 (1 х 250) | 300 х 3 |
ВА-16 16х18 |
ПН2 100х6 | + | — | 130 |
| УВР 2202-00 УХЛ4 |
РЦ2 3 (1 х 250) |
300 х 3 100 х 3 |
ВА-16 16х18 |
ПН2 100х6 | + | — | 136 |
| УВР 2201-30 УХЛ4 |
РЦ2 (1 х 250) | 600 х 6 |
ВА-16 16х18 |
ПН2 100х6 | + | — | 145 |
| УВР 2202-30 УХЛ4 |
РЦ2 6 (1 х 250) |
600 х 6 600 х 6 |
ВА-16 16х18 |
ПН2 100х6 | + | — | 151 |
| УВР 2203-00 УХЛ4 |
ПЦ2 (1 х 250) | 600 х 6 |
ВА-16 16х18 |
ПН2 100х6 | + | — | 132 |
| УВР 2204-00 УХЛ4 |
ПЦ2 6 (1 х 250) |
600 х 6 600 х 6 |
ВА-16 16х18 |
ПН2 100х6 | + | — | 138 |
| УВР 2203-30 УХЛ4 |
ПЦ2 6 (1 х 250) | 600 х 6 |
ВА-16 16х 8 |
ПН2 100х6 | + | — | 147 |
| УВР 2204-30 УХЛ4 |
ПЦ2 6 (1 х 250) |
600 х 6 600 х 6 |
ВА-16 16х 8 |
ПН2 100х6 | + | — | 153 |
| ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ С АВР | |||||||
| УВР 2205-00 УХЛ4 |
РЦ2 (2 х 250) | 300 х 3 |
ВА-16 16х 8 | — | + | — | 147 |
| УВР 2205-30 УХЛ4 |
РЦ2 3 (2 х 250) | 300 х 3 |
ВА-16 16х 8 | — | + | — | 162 |
| Тип панели |
Тип аппаратов, количество и номинальный ток отходящих линий | Блок управления |
Масса, кг | ||||
|
1-фазн. в блоке упр. упр. освещением | 3-фазн. |
автомати- ческий |
неавтома- тический | ||||
| РАСПРЕДЕЛИТЕЛЬНЫЕ | |||||||
| УВР 3001-00 УХЛ4 |
ВА-16 16х30 | (250х2+100х2)+ (100х5) | — | + | 110 | ||
| УВР 3002-00 УХЛ4 |
ВА-16 16х30 | (250х2+100х2)+(100х5) | + | — | 115 | ||
| УВР 3003-00 УХЛ4 |
ВА-16 16х30 | (100х5)+(100х5) | — | + | 115 | ||
| УВР 3004-00 УХЛ4 |
ВА-16 16х30 | 00х5)+ (100х5) | + | — | 115 | ||
| УВР 3001-30 УХЛ4 |
ВА-16 16х30 | (250х2+100х2)+ (100х5) | — | + | 130 | ||
| УВР 3002-30 УХЛ4 |
ВА-16 16х30 | (250х2+100х2)+ (100х5) | + | — | 130 | ||
| УВР 3003-30 УХЛ4 |
ВА-16 16х30 | (100х5)+ (100х5) | — | + | 130 | ||
| УВР 3004-30 УХЛ4 |
ВА-16 16х30 | (100х5)+ (100х5) | + | — | 130 |
Формулирование заказа
При заказе устройств необходимо указать:
1. Тип исполнения панели
2. Номинальный ток и номинальное напряжение.
3. Номинальные токи трансформаторов тока. Если в заказе не указана номинальная сила тока трансформаторов тока, то панель комплектуется трансформаторами тока по номинальному току панели.
4. Номинальные токи плавких вставок предохранителей. Если в заказе не указана номинальная сила тока плавких вставок предохранителей, то панель комплектуется предохранителями с плавкими вставками по номинальному току предохранителей.
5. Индивидуальные требования.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
1. Щит устройства УВР —1 шт.
2. Ключ — 2 шт.
3. Паспорт с отметкой технического контроля
